Üks mudel, 200 joonist, null stressi
Kui varem tähendas sadade jooniste haldamine segadust ja ajaraiskamist, siis ArchiCAD on toonud kaasa sujuvama, läbipaistvama ja mängulisema protsessi. Liveniga koos katsetasime seda reaalses ridaelamuprojektis.
§01 — VARIANDIDÜks mudel, mitukümmend variatsiooni
Kujuta ette, et projektis on kuus köögi- ja kuus vannitoavarianti — kokku 36 võimalikku kombinatsiooni. ArchiCADi Design Options abil ehitasime kõik lahendused ühte 3D-mudelisse, iga variatsioon on eraldi "haru". Klõps "Activate Option" ja terve mudel kohandub valitud komboga.

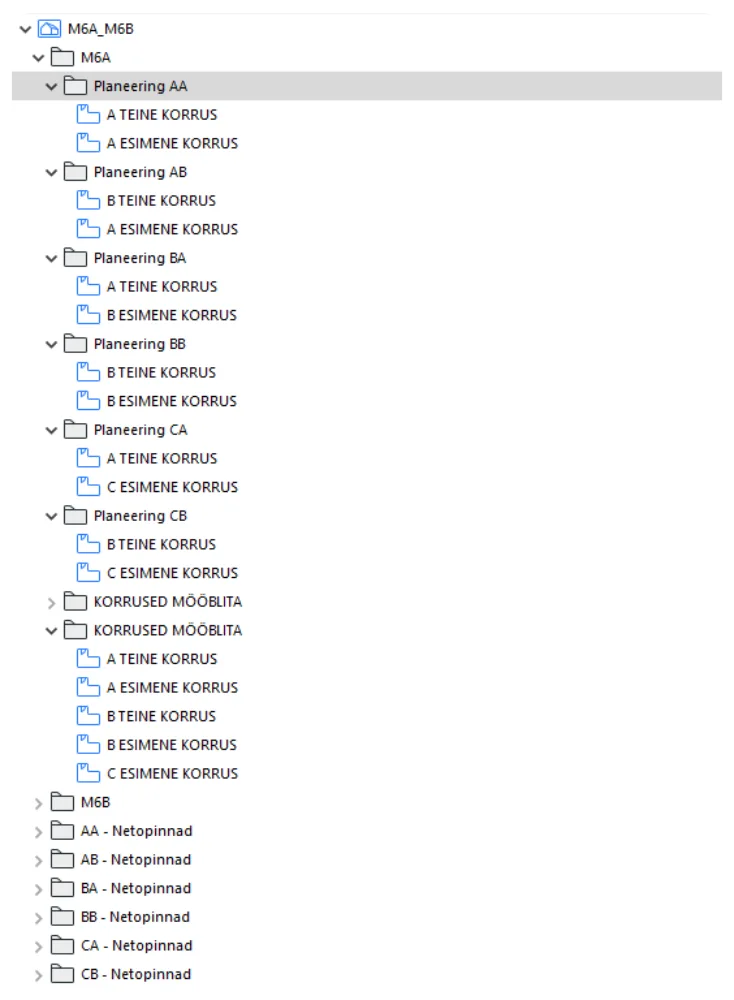

§02 — VAADETE HALDUSView Map
Mõtle sellele nagu muusikapleierile, kus iga loodud "esitusloend" on salvestatud oma kausta. Aktiveerid kaustas olevad vaated ja kõik vajalikud vaated kuvatakse kohe õigel kujul.

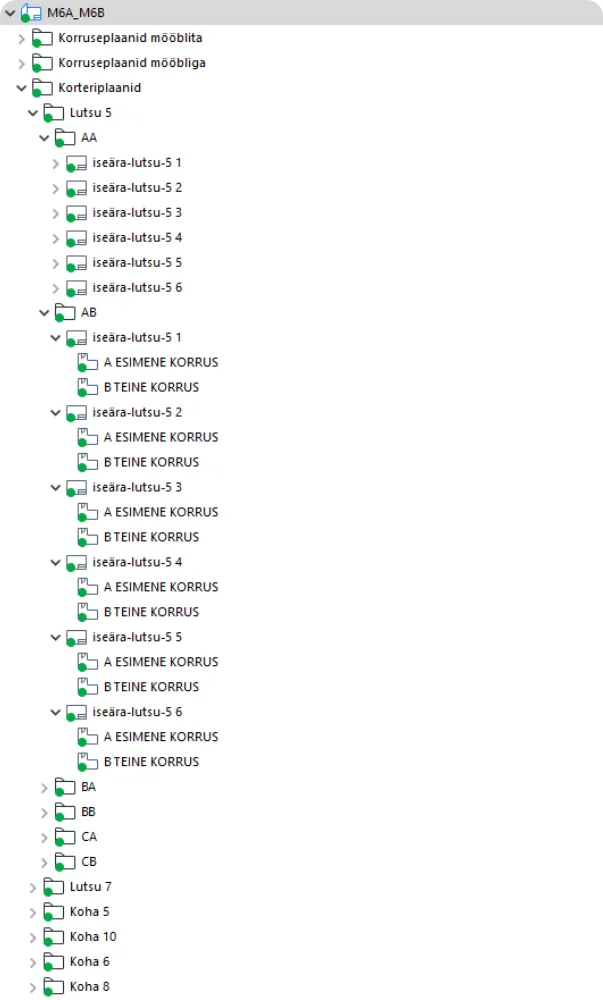

§03 — JOONISEDLayout Book
Layout Booki abil koondame kogu hoone joonised ühte "raamatukappi". Ühe joonise kopeerimisest ja pisikohandusest piisab — ülejäänud joonised jooksevad mudeli allikast sama automaatikaga.

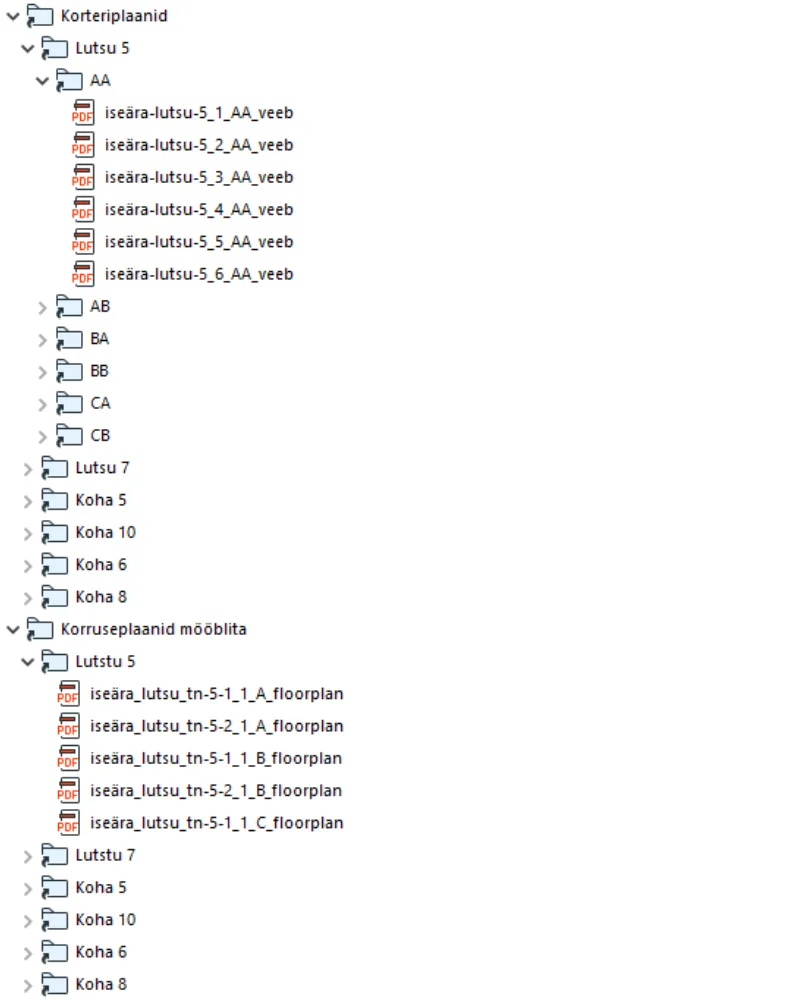

§04 — EKSPORTPublisher
Publisher on see, mis toob päris "wow!"-efekti: seadistad eksportreeglid ja vajutad "Publish". Umbes 200 joonist eksporditakse korraga. Mudelis tehtud 10-minutilised muudatused jõuavad kliendini värskelt 30–60 minuti jooksul.
§05 — EELISEDMiks see töövoog töötab?
- Säästab aega: mudel ja joonised liiguvad käsikäes.
- Vähendab vigu: kõigil vaadetel on ühtne allikas.
- Lõpptulemus on paindlik: kiirete muudatuste käigus saab idee ellu viia minutitega.
- Tõestatud praktikas: meetod katsetati 2024. aasta Liveni ridaelamuprojektis.
Kümme minutit mudelis, kolmkümmend minutit kliendini — Publisher teeb 200 joonise töövoo ühekordseks vajutuseks.
