Üks mudel, 200 joonist, null stressi
Kui varem tähendas sadade jooniste haldamine segadust ja ajaraiskamist, siis ArchiCAD on toonud kaasa sujuvama, läbipaistvama ja mängulisema protsessi. Liveni-ga koos katsetasime seda reaalses ridaelamuprojektis, kust tuli välja lahendusi, mis muudavad töö tegemise igavesti.
1. Üks mudel, mitukümmend variatsiooni
Kujuta ette, et sul on kuus eri köögi- ja vannitoa kombinatsiooni, kokku 36 eraldi varianti. Traditsiooniliselt tähendaks see 36 mudelit ja rohkelt jooniseid. ArchiCADi Design Options abil ehitasime kõik lahendused ühte 3D-mudelisse, iga variatsioon on eraldi “haru”. Klõps “Activate Option” ja terve mudel kohandub valitud komboga, värskendades automaatselt kõiki jooniseid.
Tulemuseks: Variatsioonide katsetamine on vaid paari klikiga, õppimiskõver on lühike ja mudel püsib korras.
2. Vaated korras – View Map

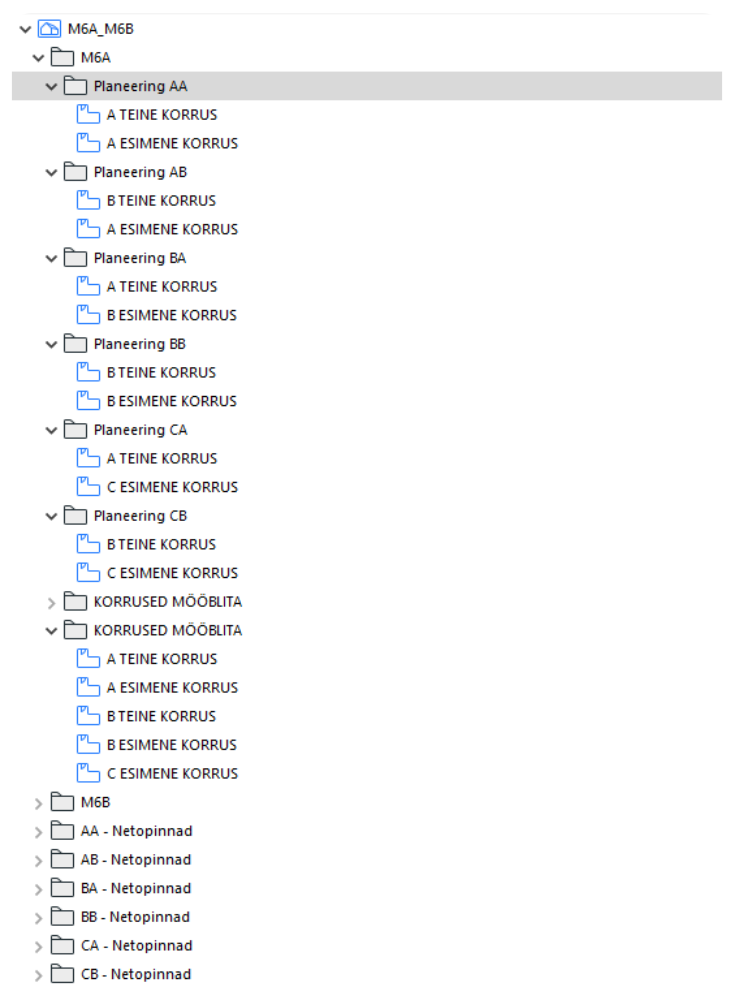

Peale variatsioonide seadistamist tuleb mängu View Map. Mõtle sellele nagu muusikapleierile, kus iga loodud “esitusloend” (planeering, lõige, detail) on salvestatud oma kausta. Aktiveerid kaustas olevad vaated ja kõik vajalikud vaated kuvatakse kohe õigel kujul – ilma, et peaksid failide kaupa otsima.
Tulemuseks: Iga variatsiooniga seotud vaated on alati ajakohased ja lihtsalt kasutatavad.
3. Layout Book (Joonised) – haldamine ühes kohas
Layout Booki abil koondame kogu hoone joonised ühte “raamatukappi”. Kui küsin klientidelt, et nad soovivad brändingunimet või kompassi teisaldust, piisab ühe joonise kopeerimisest ja pisikohandusest – ülejäänud joonised jooksevad mudeli allikast sama automaatikaga.
Tulemuseks: Sünkroonitud jooniste komplektid eri aadressidele, minimaalse käsitsi tööga.
4. Publisher – sadad joonised minutitega
Publisher on see, mis toob päris “wow!”-efekti: seadistad eksportreeglid Liveni süsteemi jaoks ja vajutad “Publish”. Umbes 200 joonist eksporditakse korraga.
Kiired pisimuudatused: mudelis tehtud 10-minutilised muudatused jõuavad kliendini värskelt 30–60 minuti jooksul – kõik joonised ning netopindalad on automaatselt uuendatud.
Netopindala tabelid: iga variatsiooni pindalad kogunevad kohe tabelisse, mis võimaldab vahetult võrrelda erinevaid lahendusi ja valida optimaalseima.
Tulemuseks: Kiirus, paindlikkus ja läbipaistvus – klient näeb uuendusi hetkega.
Netopindala tabelid – kombinatsioonide kiire võrdlus
Tänu ArchiCADi ühe mudeli ja Design Optionsi seadistusele tekkis meil võimalus genereerida automaatselt netopindala tabelid kõigi ridaelamu boksi kombinatsioonide kohta. Iga variatsioon on mudelis eraldi haruna üles ehitatud, mistõttu netopindade arvutamine ja tabelite loomine järgib kindlat loogikat ning värskenevad kohe, kui valime uue variandi. Nii näeme hetkega, milline lahendus annab kõige soodsama pindala ja missugune sobib kõige paremini ruumipaigutuse eesmärkidega.
Miks see töövoog töötab?
Säästab aega: enam ei kopeeri faile, mudel ja joonised liiguvad käsikäes.
Vähendab vigu: kõigil vaadetel on ühtne allikas, versioonikonflikte ei teki.
Lõpptulemus on paindlik: kiirete muudatuste käigus saab idee ellu viia minutitega.
Tõestatud praktikas: meetod katsetati 2024. aasta Liveni ridaelamuprojektis ja töötas laitmatult.
Proovi ise! Loo üks mudel, määra variatsioonid, seadista vaated ja naudi ArchiCADi Publisheri võlusid. Muuda oma BIM-töövoog lihtsaks, kiireks ja stiilseks juba täna!
